Мобільний цех механічного зневоднення осаду Esmil MODULE D

Категорії:

Нова серія мобільних установок для зневоднення осаду промислових і господарсько-побутових стічних вод, що поставляються в стандартних 20 і 40-футових контейнерах. Технологія зневоднення реалізована за допомогою надійного і високоефективного мультідіскового шнекового дегидратора MDQ Esmil Tsurumi.

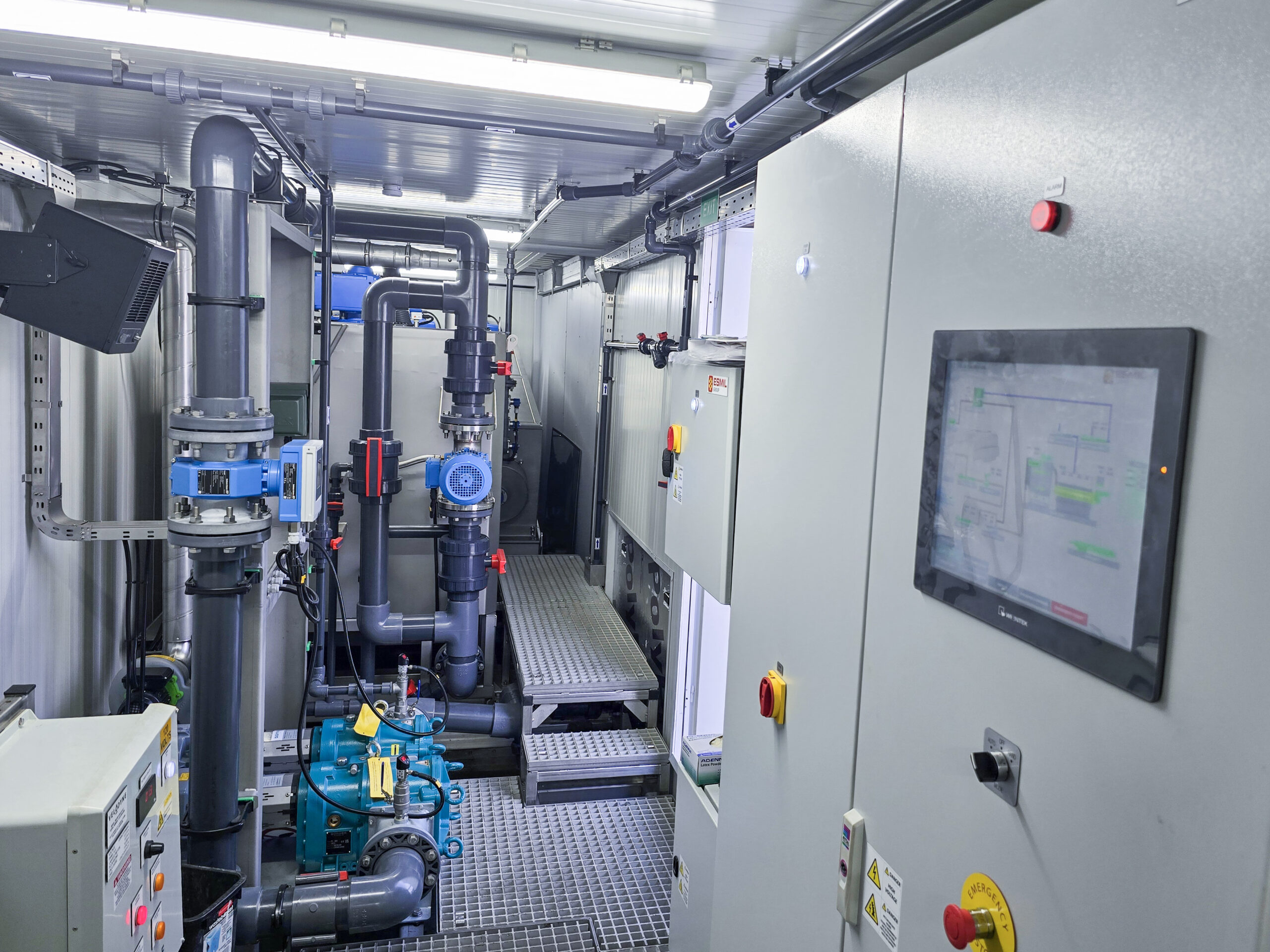

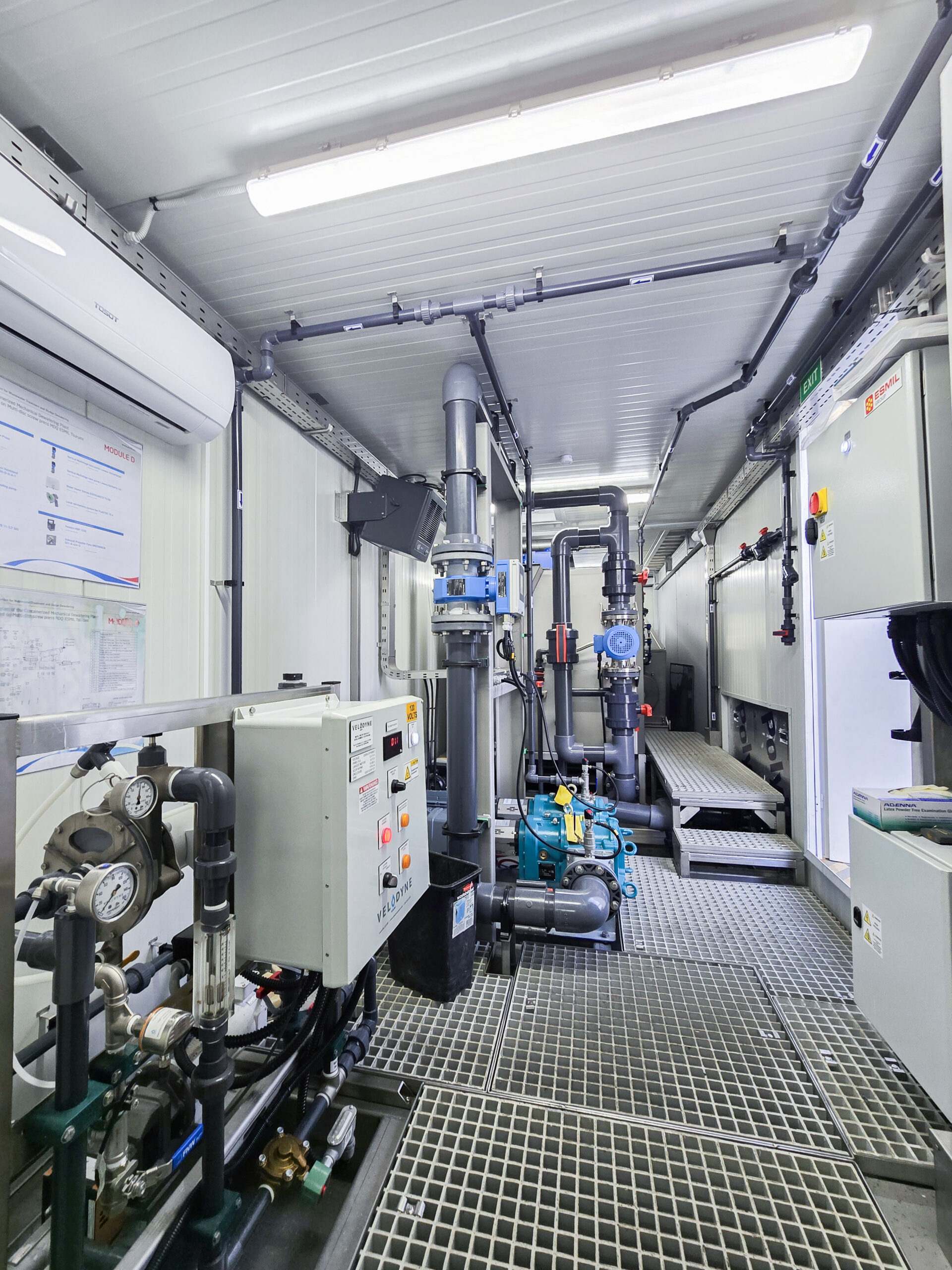

Цех механічного зневоднення у контейнерному виконанні на базі мультидискового шнекового дегідратора MDQ Esmil Tsurumi.

Мобільний цех механічного зневоднення Esmil Module D – це нова серія мобільних установок для зневоднення осадів промислових і господарсько-побутових стічних вод, які поставляються у стандартних 20 і 40-футових контейнерах. Технологію зневоднення реалізовано за допомогою надійного та високоефективного мультидискового шнекового дегідратора MDQ Esmil Tsurumi.

Щоб запустити установку в роботу, модуль достатньо під’єднати до інженерних систем і вибрати режим роботи (налаштування, запуск). Залежно від продуктивності та цільового призначення, комплекс Esmil Module D може застосовуватися і як пересувний комплекс, і як стаціонарна установка.

Високий ступінь автоматизації та можливість віддаленого керування модулем виключають необхідність залучення висококваліфікованого обслуговуючого персоналу, а модульна конструкція дозволяє скоротити капітальні витрати.

Сфера застосування контейнерних комплексів механічного зневоднення Esmil:

  • каналізаційні очисні споруди;
  • очисні споруди водопідготовлення;
  • харчова та переробна промисловості;
  • біогазові комплекси;
  • нафтогазова промисловість;
  • … та інші галузі промисловості.

Які завдання вирішує комплекс зневоднення MODULE D?

  • Зневоднення осаду промислових підприємств;
  • Зневоднення осаду господарсько-побутових стічних вод;
  • Пілотні та промислові випробування;
  • Збільшення продуктивності наявних ОС;
  • Зневоднення осаду на декількох об’єктах або за межами стаціонарних ОС;
  • Як тимчасове рішення – під час реконструкції очисних споруд, ремонту обладнання, що вийшло з ладу тощо.

Переваги мобільного цеху механічного зневоднення Esmil Module D:

  • Обладнання повної заводської готовності.
    Усе обладнання, яке входить до складу цеху механічного зневоднення, монтується до контейнеру на заводі Esmil. На об’єкт установка приїжджає цілком готовою до роботи – для введення цеху в експлуатацію досить під’єднати його до наявних інженерних мереж та налаштувати параметри роботи обладнання (технологія plug-andplay).
  • Висока ефективність зневоднення.
    Технологію зневоднення осаду реалізовано на базі мультидискового шнекового дегідратора MDQ Esmil Tsurumi – одного із найбільш надійних та ефективних видів обладнання для зневоднення, представленого на ринку. Модельний ряд дегідраторів налічує понад 20 одиниць продуктивністю від 0,05 до 200 м3/год (від 3 до 3780 кгСР/год) на одиницю, що дозволяє задовольнити потреби як великих підприємств, так і невеликих очисних споруд.
  • Мінімальна потреба у проєктуванні.
    Продуктовий ряд комплексів механічного зневоднення вже спроєктовано і розроблено, а у наявності є всі паспорти на обладнання. Необхідною є лише прив’язка готового рішення до проєкту. Готове заводське рішення дозволяє скоротити час на проєктування та погодження документації, а також пов’язані з цим витрати.
  • Відсутність запаху.
    Цех механічного зневоднення Module D може бути виконаний у закритому виконанні та вміщувати систему очищення повітря, що дозволить мінімізувати санітарно-захисну зону.
  • Простота та зручність експлуатації.
    Усе обладнання повністю автоматизоване, існує опція керування комплексом зневоднення за допомогою смартфона. Гнучкі налаштування параметрів технологічного процесу дозволяють адаптувати роботу очисних споруд до індивідуальних особливостей роботи об’єкта. Для обслуговуючого персоналу передбачено затишний офіс із системами опалення, вентиляції, освітлення, пожежно-охоронною системою.
  • Мінімум експлуатаційних витрат.
    Зневоднення осаду відбувається за допомогою мультидискових шнекових дегідраторів MDQ Esmil Tsurumi, які вирізняються низьким споживанням промивної води та реагентів. Унікальна конструкція зневоднювального барабана забезпечує його надійну й ефективну роботу протягом навіть 50 000 робочих годин, а потреба дегідратора в увазі обслуговуючого персоналу – мінімальна.
  • Компактність.
    Цех механічного зневоднення Module D у вигляді 20- або 40-футового контейнера потребує всього 16 або 32 м2 поверхні відповідно! Його можна легко розмістити на обмеженій території очисних споруд, заводу або навіть морського судна.
  • Мобільність.
    Можливе використання цеху зневоднення як за стаціонарних умов, так і для оброблення осаду на різноманітних об’єктах. Корпус установки виготовлено на базі морського контейнера, який має високу міцність і уніфіковані розміри, що дозволяє здійснювати транспортування обладнання до об’єкту широкодоступними видами транспорту.
  • Можливість швидкої модернізації або збільшення продуктивності.
    За рахунок установлення додаткових зневоднювальних барабанів до існуючого дегідратора або постачання додаткових модулів.
  • Додаткові опції*.
    Наявність значної кількості додаткових опцій, таких як керування різними параметрами процесу реагентного оброблення осаду, різний ступінь автоматизації, індивідуальне кліматичне виконання, а також додаткове обладнання за бажанням клієнта.

* Приклад комплектації комплексу приведено на вкладці “Характеристики”.



Технічні та технологічні характеристики комплексів механічного зневоднення на базі дегідраторів MDQ

Модель дегідратора MDQ20X35X45X
Продуктивність, м3/год:
- сирий осад0,5 – 2,520 – 1040 – 170
- надмірний активний мул1 – 43 – 155 – 30
- надмірний активний мул (згущений)0,3 – 21 – 52 – 10
- аеробно-стабілізований активний мул1– 43 – 156 – 25
- флотаційна піна стоків молочного виробництва1 - 43 – 156 – 25
- флотаційна піна стоків м’ясоперероблення2 – 66 – 2510 – 50
- флотаційна піна стоків виробництва косметики1 – 21,5 – 73 – 12
Діаметр зневоднювального шнека, мм200350450
Кількість барабанів1 – 41 – 41 – 3
Розмір контейнера, фут2020 - 4020 - 40
Необхідна площа для розміщення модуля, м216від 16 до 32від 16 до 32
Установлена потужність обладнання*, кВт3 – 55 – 1515 – 50
Споживання води на промивання, л/год33 – 9944 – 132110 – 330
Споживання води на приготування флокулянта, л/год5 – 12020 – 45030 – 800
Матеріал виготовленняAISI 304 / 316AISI 304 / 316AISI 304 / 316
* тільки технологічного обладнання, потужність додаткових систем залежить від конфігурації.

Технічні характеристики комплексу зневоднення Module D

Модель дегідратора MDQ200, 350, 450 серії
Обладнання (стандартне)• мультидисковий шнековий дегідратор MDQ;
• станція приготування реагентів;
• блок керування комплексом;
• насос подавання осаду;
• насос дозування реагентів;
• витратомір;
• конвеєр транспортування зневодненого осаду*;
• пристрої охорони праці;
• система протипожежного захисту;
• система вентиляції;
• радіатори робочої зони та приміщення персоналу.
Обладнання (додаткове)• мацератор осаду;
• ємність для води;
• дизель-генератор;
• динамічний змішувач;
• статичний змішувач;
• система нагрівання води для розчину флокулянта;
• шнековий згущувач осаду;
• барабанний згущувач осаду (інтегрований);
• витратомір розчину флокулянта;
• виконання для ліквідації розповсюдження запахів;
• система очищення повітря;
• роздільне відведення фільтрату;
• автоматична система пожежогасіння.
Під’єднанняНеобхідні під’єднання:
• джерело осаду;
• відведення фільтрату.
Опціональні під’єднання:
• джерело води**;
• підведення електроенергії.
* Esmil Module D на базі 451 С моделі може бути укомплектований обертальним шнеком вивантаження осаду.
** Можливе періодичне підвезення води.
