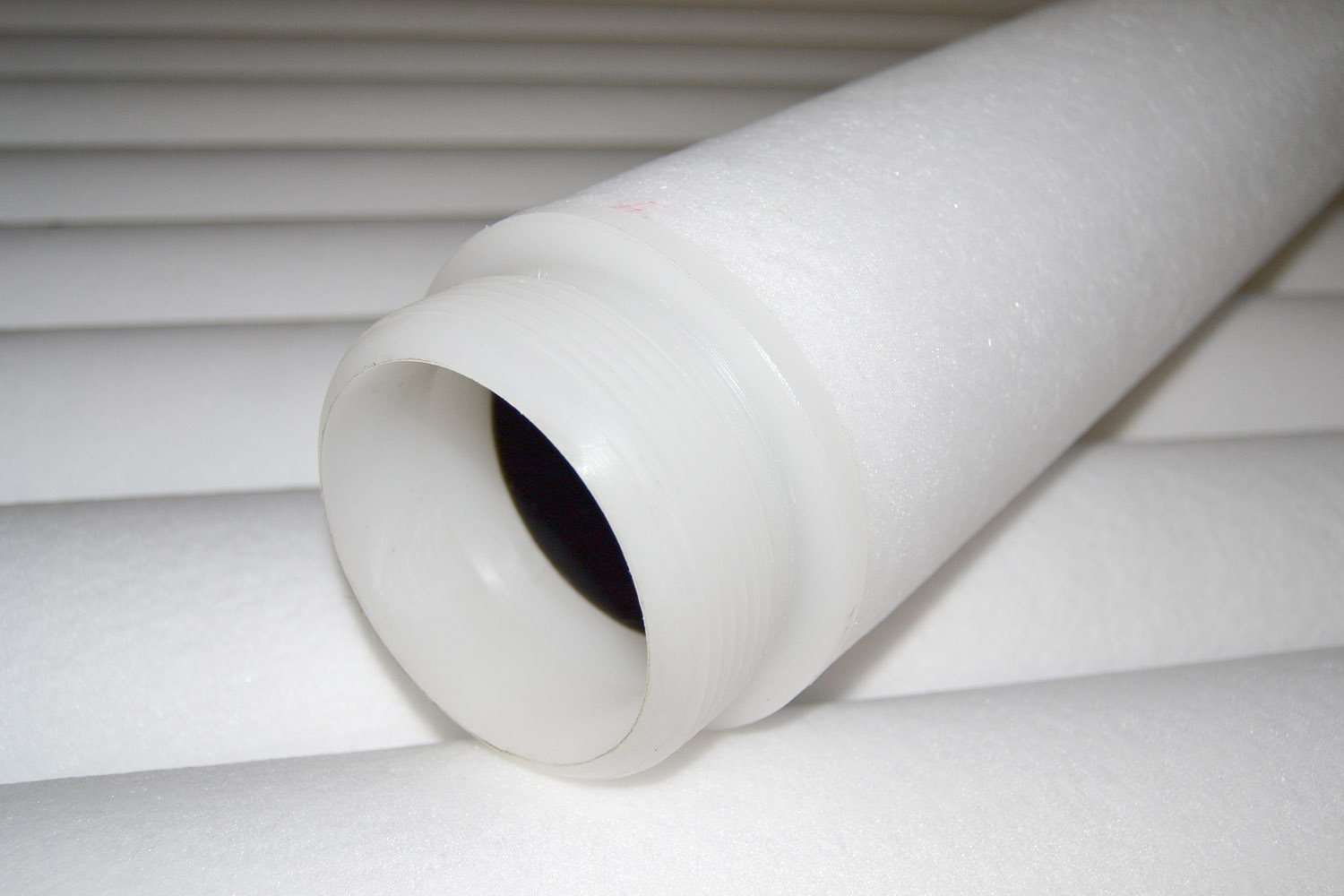

Трубчасті аератори Esmil Fiber Tube

Категорії:

Дрібнобульбашкові трубчасті аератори Esmil Fiber Tube є довговічними, ефективними та не потребують обслуговування. Вони відзначаються високою ефективністю переносу кисню (SOTE), стабільною довготривалою продуктивністю та легкою установкою при низьких капітальних витратах.

Аератори ESMIL поєднують ефективність дрібнобульбашкових аераторів з довговічністю крупнобульбашкових завдяки унікальній технології Fiber.

Переваги трубчастих аераторів Esmil

  • Дрібні бульбашки (2-3 мм) забезпечують високу ефективність переносу кисню та дозволяють ефективно перемішувати стоки.
  • Низька втрата тиску обумовлена особливостями конструкції та оптимальним розміром нанопор.
  • Висока стійкість до біообростання, без необхідності очищення або заміни аератора.
  • Знижені капітальні витрати завдяки меншій кількості елементів та простоті монтажу.

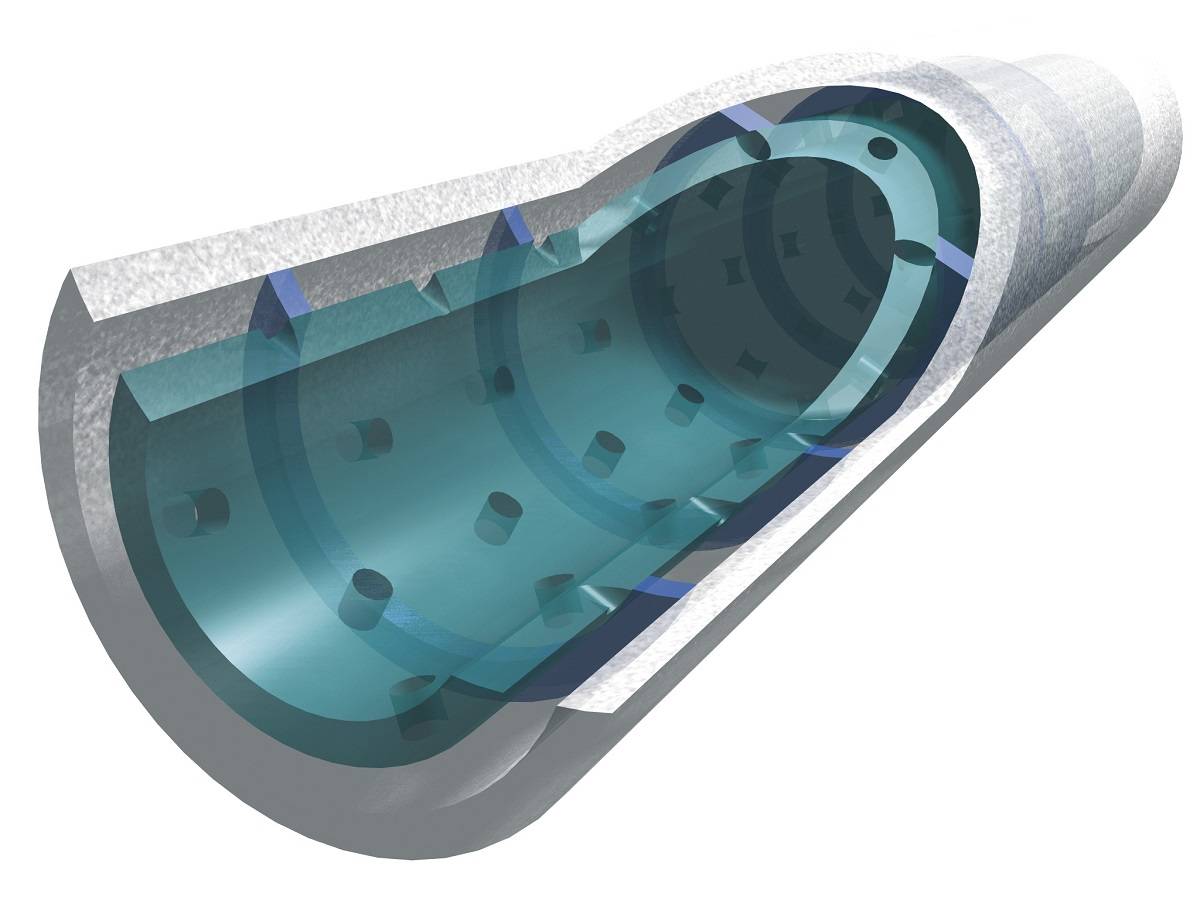

  • Висока міцність досягається за рахунок конструкції з двох труб та кілець жорсткості встановлених між ними.

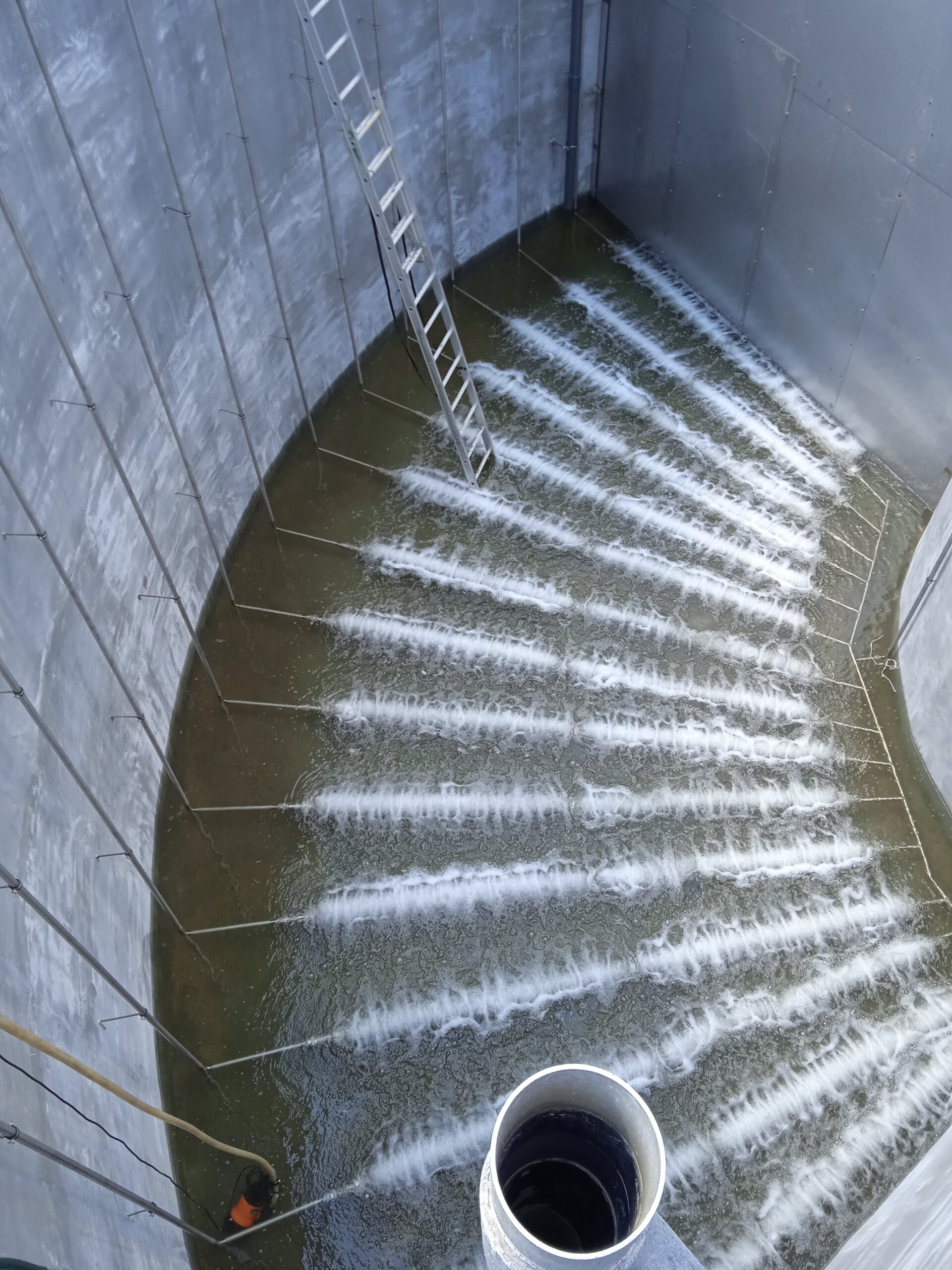

  • Рівномірний розподіл повітря у пліті довжиною до 20 метрів.

Ефективність трубчастих аераторів Esmil

Один аератор Esmil Fiber Tube приблизно еквівалентний за продуктивністю 2-3 мембранним дисковим аераторам.

Стандартна ефективність перенесення кисню (SOTE)

SOTE (Standard Oxygen Transfer Efficiency) – Стандартна ефективність переносу кисню – це характеристика аератора, яка показує відсоток від об’єму поданого кисню, що розчинився в чистій воді відповідно до стандартів тестування Американського товариства цивільних інженерів. Ефективність переносу кисню залежить від розміру бульбашок, швидкості потоку повітря, конфігурації та глибини ємності, форми повітряного стовпа і т.п.

Дифузори Esmil Fiber Tube з нанопорами забезпечують надзвичайно високу ефективність переносу кисню (SOTE), значно перевершуючи трубчасті дифузори старого покоління.

Інноваційна нанопорова технологія гарантує більш ефективний і рівномірний розподіл кисню, що сприяє кращій продуктивності процесів аерації та економії енергії порівняно з традиційними дифузорами, позбавленими цього сучасного дизайну.

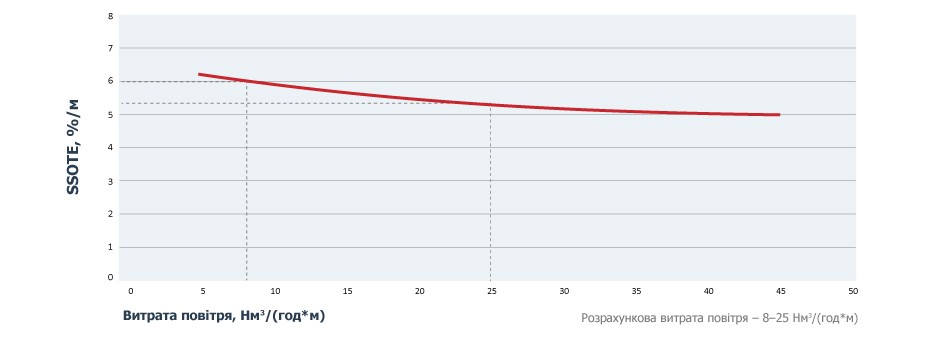

Аератори Esmil Fiber Tube: Стандартна ефективність переносу кисню (SOTE)

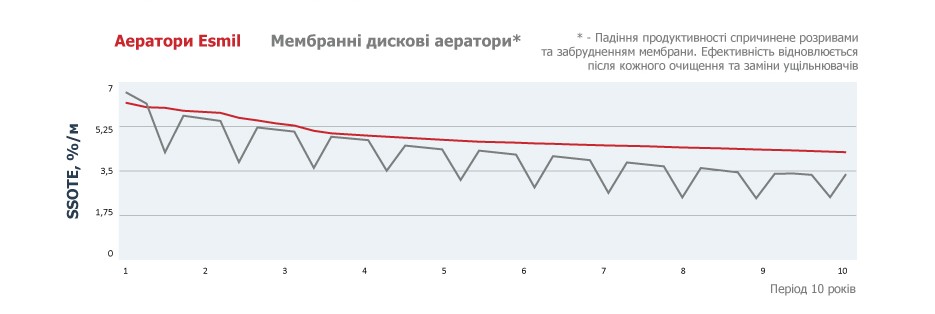

Зміна SOTE з часом, %/м, без промивки

Легкий монтаж, низькі капітальні та експлуатаційні витрати

  • Менше труб: Дизайн аераторів Esmil Fiber Tube дозволяє підтримувати необхідний рівень розчиненого кисню, а також забезпечує додаткове перемішування стоків, за рахунок чого досягається менший відсоток заповнення дна аеротенка аераторами. Це спрощує установку та
    знижує капітальні витрати.
  • Менше колекторів: Завдяки інтегрованому дизайну, аератори Esmil Fiber Tube виконують функцію колекторів, за рахунок внутрішньої труби з ПВХ, що значно зменшує потребу в додаткових колекторах. Це не лише спрощує систему, але й призводить до зниження капітальних витрат (CAPEX).
  • Дуже легкий монтаж: Простий дизайн аераторів Esmil Fiber Tube робить їх надзвичайно легкими в установці. Незалежно від того, чи ви модернізуєте існуючу систему, чи встановлюєте нову, процес є швидким і безпроблемним, що економить час і витрати на робочу силу.

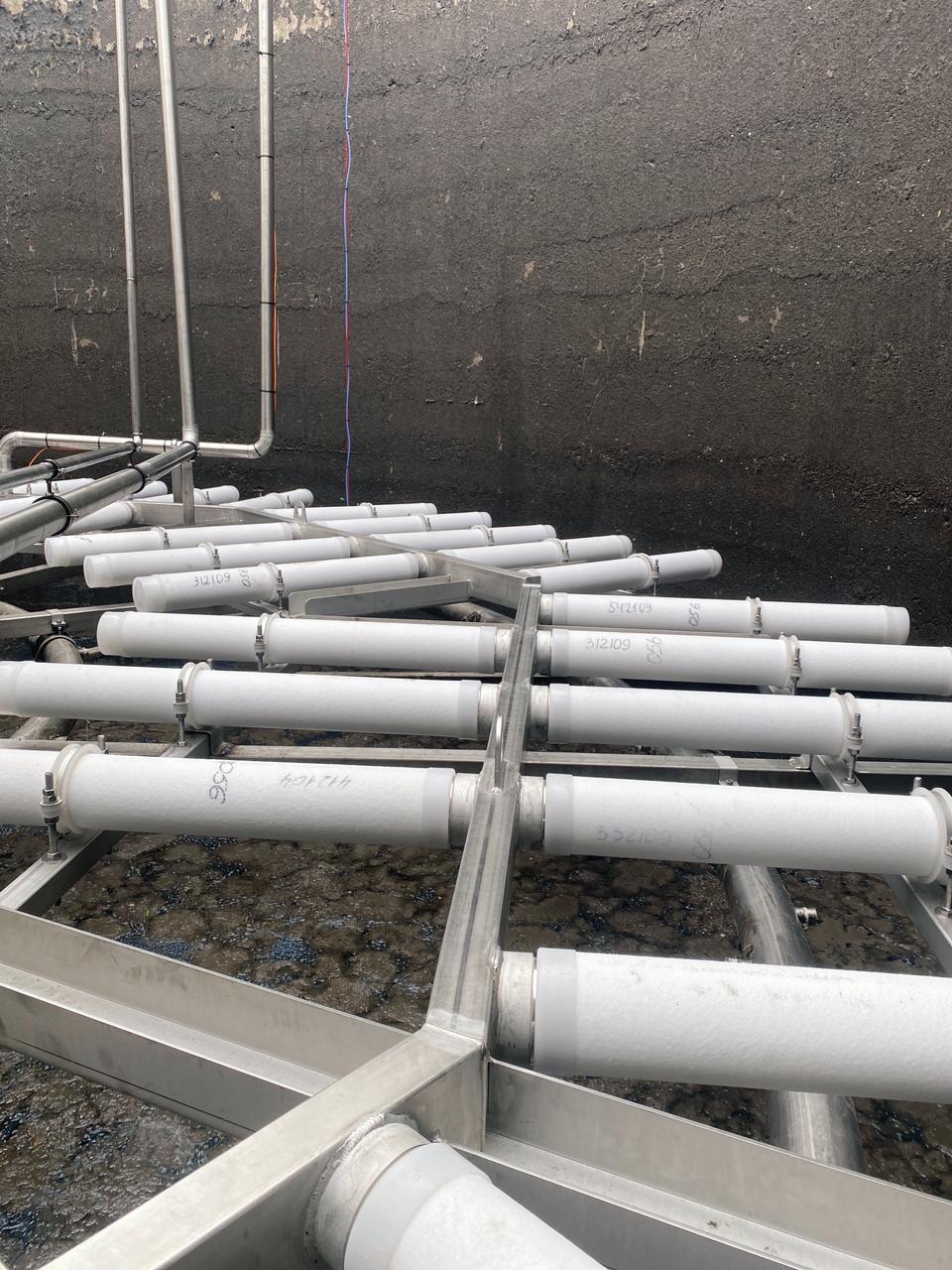

Особливості монтажу – конфігурація трубопроводів

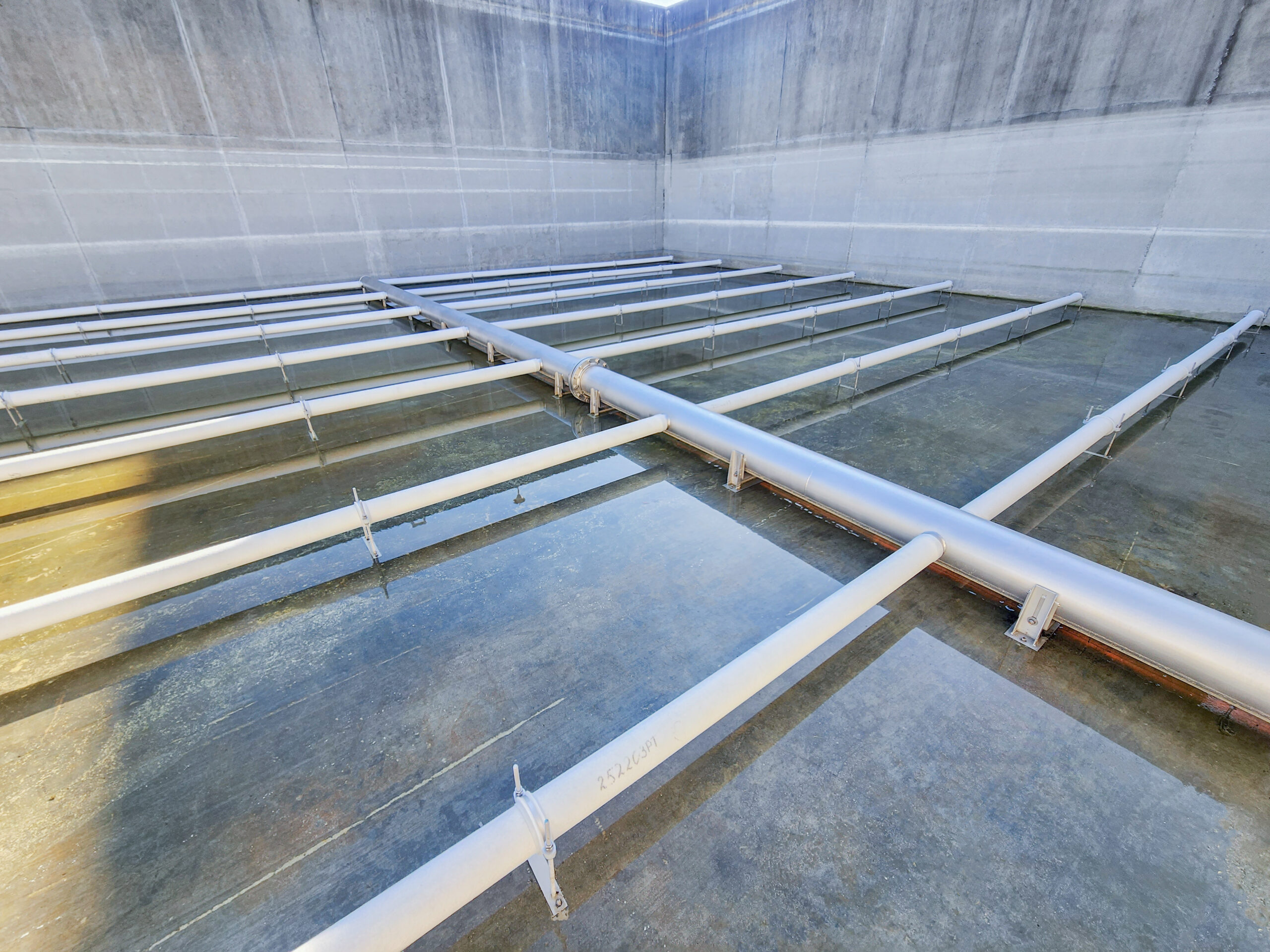

Розкладка дрібнобульбашкових аераторів Esmil Fiber Tube

Розкладка інших дрібнобульбашкових аераторів з таким самим SOTE

Мінімальні втрати тиску з часом

Ось чому аератори Esmil Fiber Tube менш схильні до втрати тиску з часом:

  • Оптимізований дизайн: Спрощена конструкція мінімізує опір повітрю, підтримуючи постійний тиск.
  • Рівномірний розподіл повітря: Рівномірний розподіл повітря вздовж усієї труби запобігає нерівновазі тиску.
  • Прецизійне виробництво: Точно спроектовані для усунення нерівностей, які можуть викликати втрати тиску.
  • Мінімальне забруднення: Оброблена поверхня аератора стійка до забруднень, що забезпечує безперешкодний повітряний потік і стабільний тиск.

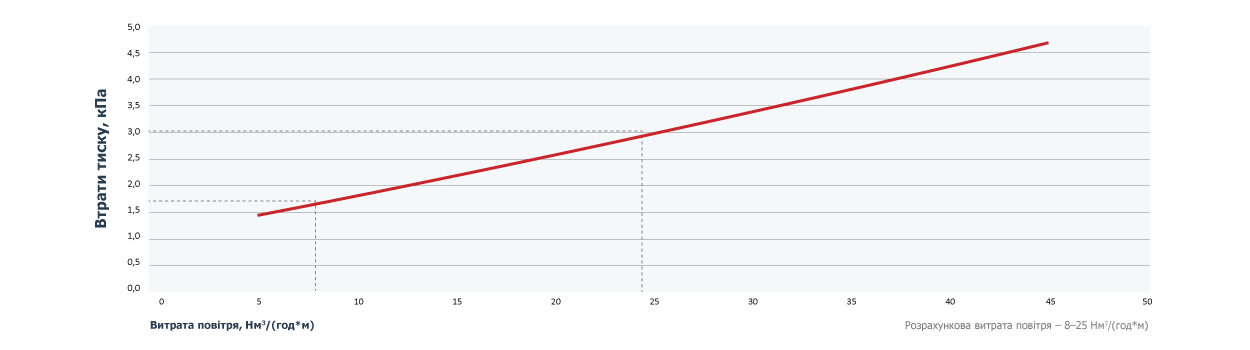

Аератори Esmil Fiber Tube – Мінімальні втрати тиску навіть при високих витратах повітря

Неперевершена довговічність

  • Без біологічного обростання: На відміну від мембранних аераторів, аератори Esmil Fiber Tube стійкі до біологічного обростання, що забезпечує стабільну продуктивність без частого очищення, яке зазвичай вимагають мембрани.
  • Без поломок: Аератори Esmil Fiber Tube створені для високої стійкості, що значно зменшує ризик поломок, які частіше трапляються з мембранними аераторами, особливо в складних умовах.
  • Довготривалість і надійність: На відміну від мембранних аераторів, матеріал мембран яких з часом деградує, що призводить до розриву мембрани, аератори Esmil Fiber Tube зберігають свою цілісність і продуктивність, пропонуючи більш довговічне та надійне рішення.
  • Стабільний повітряний потік: Без проблем з обростанням або поломками, аератори Esmil Fiber Tube забезпечують стабільний повітряний потік і ефективність протягом усього терміну служби, на відміну від мембран, які можуть страждати від втрат тиску в міру старіння.

На першому фото мембрани дискових аераторів втратили еластичність, затверділи та, врешті-решт, вискочили з кріплень. На другому фото пластина аератора заповнилася брудом, її мембрана затверділа та розірвалася. На третьому фото мембрана трубчастого аератора втратила еластичність і розірвалася.

Продуктивність без обслуговування

У порівннянні з іншими видами дрібнобульбашкових аераторів, аератори Esmil більш стійкі до біологічного обростання та не потрібують коштовних сервісних робіт.

Обслуговування інших дрібнобульбашкових аераторів:

  • Очищення мембранних аераторів (кожні 1–2 роки)
  • Заміна мембран (кожні 4–6 років)
  • Очищення поза місцем експлуатації: Промивання під низьким тиском (20 людино-годин на 1 000 аераторів). Кислотне очищення (60 людино-годин на 1 000 дифузорів)
  • Очищення на місці: Очищення газом – вартість: 0,34 євро за один аератор

Трубчасті аератори Esmil Fiber Tube не потрібують сервісу!!

Технічні характеристики трубчастих аераторів Esmil

Діапазон подачі повітря5-45 нм3/(год.*М)
Проєктна витрата повітря8-25 нм3/(год.*М)
Діаметр аератора, м0,12
Довжина аератора, м1 - 2
Діаметр бульбашок повітря, мм2 - 3
SSOTE (при проєктній витраті повітря)5.4-6.0%/м
Втрати напору (при проєктній витраті повітря)1.64-2.96 кПа

Як часто потрібно проводити сервісні роботи з очищення, промивання або заміни трубчастих аераторів?

Трубчасті аератори Esmil мають високу ефективність і при цьому не потребують сервісних робіт таких, як очищення, промивання та заміни диспергуючих елементів, що є необхідним у разі використання інших аераційних систем.

Які елементи аераційної системи є опціональними?

В якості опції ми пропонуємо регульовані опори кріплення на дно аеротенка, виконані з конструкційної або нержавіючої сталі AISI 304, повітряні спуски та перехідні з’єднання до них.

Чому ви застосовуєте саме дрібнопухирцеву аерацію?

Завдяки дрібним розмірам бульбашок повітря 2 – 3 мм забезпечується висока ефективність перенесення кисню та ефективне перемішування активного мулу зі стічними водами. Застосування дрібнопухирцевої аерації дозволяє забезпечити оптимальні режими для біологічного очищення стічних вод.
