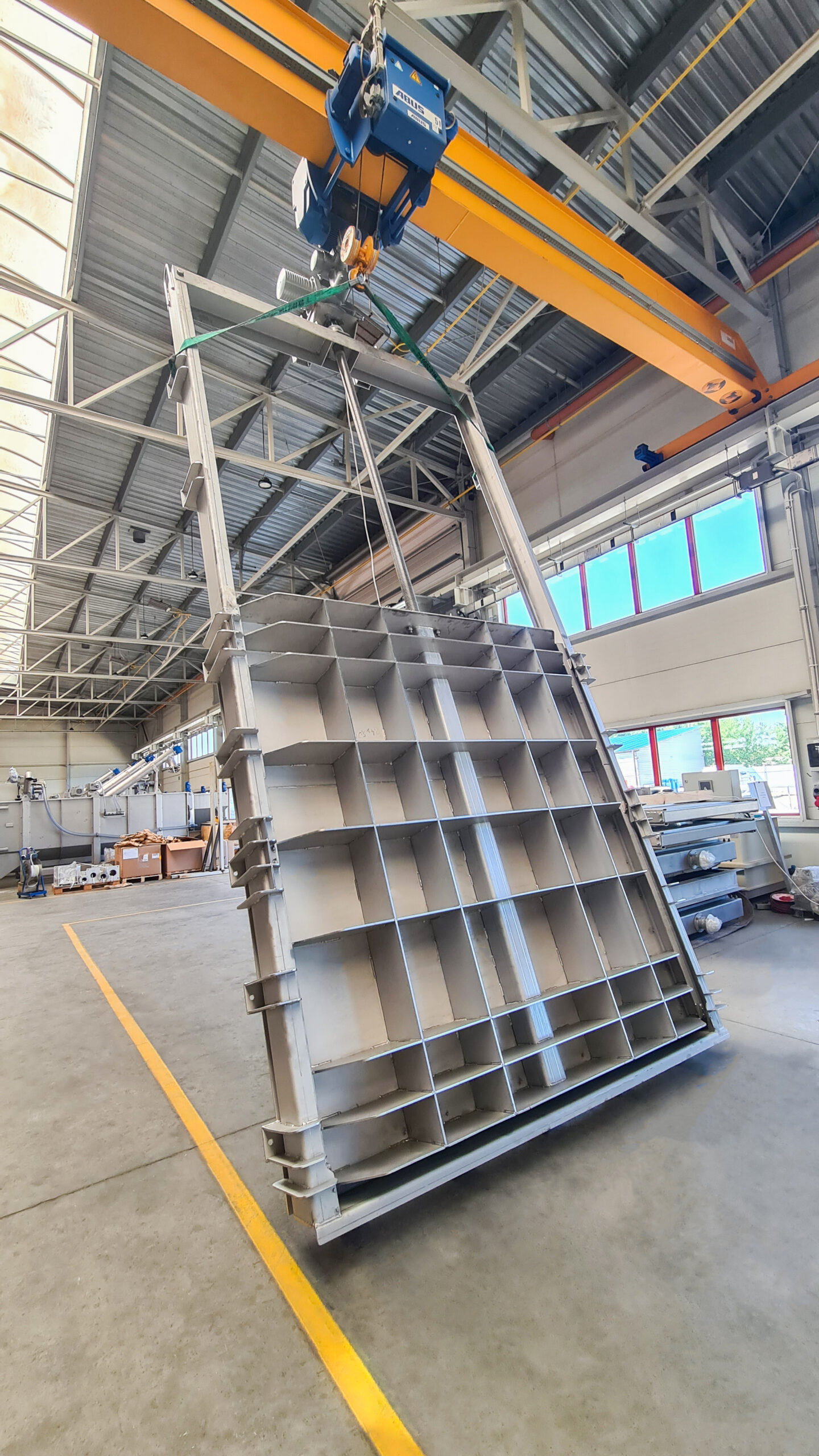

Щитові затвори

Категорії:

Щитові затвори призначені для повного або часткового перекриття водного перерізу з вільною поверхнею (поверхневі затвори) або водного перерізу, який перебуває нижче рівня вільної поверхні (глибинні затвори).

Запірне та регулювальне обладнання Esmil – високий стандарт якості та надійності

  • Широкий асортимент обладнання Esmil дозволяє вирішити навіть найскладніші завдання з керування потоками рідини, регулювання рівня та/або повного перекриття потоку.
  • Передові технології виготовлення та контролю якості забезпечують високу надійність і герметичність обладнання.
  • Затвори призначені для встановлення в відкритих або закритих каналах, отворах будь-яких розмірів і форми (переважно прямокутної, круглої та напівкруглої), на трубопроводах, а також можуть працювати у самопливних або напірних резервуарах.
  • Простота і зручність експлуатації разом з високою якістю застосованих матеріалів, механічною надійністю конструкції та можливістю автоматизації, дозволяють ефективно застосовувати затвори Esmil в різних кліматичних і експлуатаційних умовах.

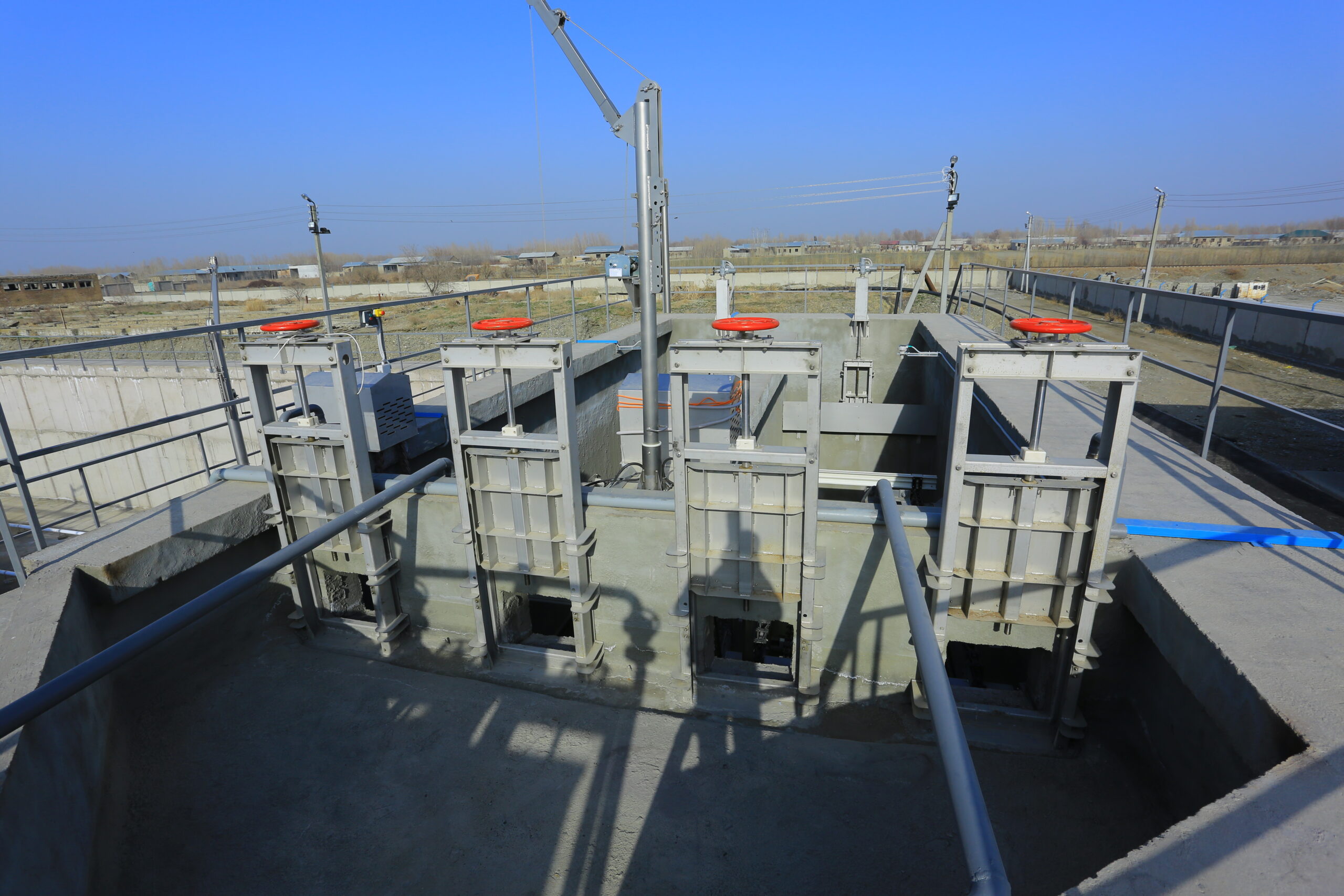

Основні сфери застосування щитових затворів:

  • каналізаційні очисні споруди;
  • станції водопідготовки;
  • промислові підприємства;
  • гідротехнічні та меліоративні споруди.

Типи затворів та їх призначення:

  • ЗАТВОРИ ГЛИБИННІ – для повного перекриття потоку (відкрити / закрити) у закритих каналах і отворах переважно прямокутної, круглої та напівкруглої форми, на трубопроводах та самопливних або напірних резервуарах. При відкритому затворі потік рідини, що протікає по каналу, проходить крізь нижню частину рами. У випадку необхідності перекриття потоку виконується обертання валу електроприводу або ручного штурвала, який пов’язаний з підіймальним гвинтом і передає зусилля на щит затвора. Щит, опускаючись, перекриває потік рідини у нижньому положенні.
  • ЗАТВОРИ ПОВЕРХНЕВІ – для повного перекриття потоку (відкрити / закрити) у відкритих каналах і отворах переважно прямокутної, круглої та напівкруглої форми, у самопливних резервуарах. При відкритому затворі потік рідини, що протікає по каналу, проходить крізь нижню частину рами. У випадку необхідності перекриття потоку виконується обертання валу електроприводу або ручного штурвала, який пов’язаний з підіймальним гвинтом і передає зусилля на щит затвора. Щит, опускаючись, перекриває потік рідини у нижньому положенні.
  • ЗАТВОРИ РЕГУЛЮВАЛЬНІ – регуляція рівня рідини, включаючи повне перекриття потоку (без напору) в самопливних резервуарах, у відкритих каналах і отворах. Відкритий щитовий затвор пропускає потік рідини через верхню частину рами, при цьому переливну кромку щита розташовано на нижньому рівні MIN. Часткове або повне перекриття потоку здійснюється підняттям щита за допомогою підіймального гвинта, що керується ручним штурвалом або електродвигуном, при цьому переливна кромка щита не може бути піднята вище рівня MAX. Щит може бути зафіксований на будь-якій висоті від MIN до MAX, що дозволяє забезпечити необхідний рівень рідини. Гвинт закріплюється безпосередньо на щиті, переміщаючись разом із ним (висувний).
  • ЗАТВОРИ ШАНДОРНІ – для тимчасового перекриття потоку рідини в період ремонтно-монтажних робіт у самопливних резервуарах і відкритих каналах. Щит опускається в раму за допомогою вантажопідіймальних пристроїв, забезпечуючи тимчасове негерметичне перекриття потоку в період ремонтно-монтажних робіт. Щит перекриває потік знаходячись у нижньому положенні. Щит монтується у корпус крізь порожню верхню планку та рухається по бічних напрямних планках до нижньої планки.
  • ЗАТВОРИ СЕГМЕНТНІ – для обслуговування та ремонту встановленого поруч основного затвора, для перерозподілу потоку в самопливних резервуарах і відкритих каналах. Для тимчасового перекриття потоку сегменти щита встановлюються у змонтовану в каналі раму. Між сегментами щита передбачене ущільнення, що в поєднанні з притискним механізмом підвищує герметичність затвора у закритому положенні.
  • ВІДХИЛЮВАНИЙ ВОДОЗЛИВ – для регулювання та підтримання постійного рівня рідини в каналах і резервуарах. Запуск приводу викликає поворот гвинта і підіймання/опускання затвора в задане положення роботи водозливу, що відповідає певному рівню рідини у зливному каналі або резервуарі. Для забезпечення герметичності на бічних вертикальних стінках рами затвора встановлено ущільнювач. Щільне прилягання ущільнювача до стінок рами запобігає виникненню протікання на бічних гранях затвора.
  • РОЗДІЛЮВАЧ ПОТОКУ – для розділення потоку (повного/часткового), регулювання та зміни напрямку потоку в каналах і резервуарах. Керування потоком здійснюється шляхом зміни положення щита затвора до напрямку потоку. На торці та нижній частині затвора встановлені ущільнювальні прокладки для запобігання протікання після закриття зливних каналів.

Переваги щитових затворів Esmil:

Герметичність, що відповідає найвищим стандартам:

  • Затвори можуть витримувати гідростатичний тиск до 1 бару, опціонально – вище 1 бару. Допустиме протікання 0,02 л/с/м (за DIN 19569-4, клас 4).
  • Перевірка обладнання на герметичність виконується на заводському випробувальному стенді, що забезпечує контроль якості виготовленої продукції, а також дозволяє кращої герметичності.
  • Ущільнення затворів, що випускаються на наших заводах забезпечують їхню роботу при одно- та двосторонньому напрямку потоку. Ущільнення затворів виготовлене з EPDM (опціонально NBR) має високу стійкість до агресивних середовищ, а також стійке до гідромеханічного впливу.

Надійність і довговічність:

  • Ідеальне поєднання деталей корпусу і механізмів шляхом застосування високоточних технологій виробництва.
  • Висока корозійна стійкість, яка досягнута застосуванням у конструкції нержавіючої сталі AISI 304, AISI 316 (інші матеріали – за завданням), пластика та бронзи.
  • Після зварювання виріб проходить повний цикл антикорозійного оброблення: об’ємне (кислотне) травлення та пасивація спеціальними засобами.

Зручність експлуатації та обслуговування:

  • Використання високоякісних комплектуючих та перевірених часом технічних рішень забезпечує тривалий термін служби обладнання, а також зводить до мінімуму необхідність проведення сервісних робіт.
  • В ході експлуатації обслуговування обмежується періодичною заміною ущільнювача, змащенням гвинта і підшипників, що забезпечує низькі експлуатаційні витрати та дозволяє знизити присутність обслугового персоналу.
  • Конструкція затворів дозволяє з легкістю замінити ущільнювач.
  • Опціонально може бути виготовлений прозорий кожух для висувного гвинта, який захищає його від забруднень і дозволяє здійснювати візуальний контроль відкриття затвора, а також кожух на наземну частину рами.

Керування та автоматизація:

  • Мотор-редуктори від провідних європейських виробників (AUMA, ROTORK) з частотним керуванням, що дозволяє керувати роботою обладнання та значно скоротити енергоспоживання.
  • Вбудована функція диспетчеризації дозволяє віддалено відстежувати стан роботи шафи керування в цілому (сухі контакти).
  • Передбачений електричний захист від перевантаження та коливань напруги.
  • Ступінь захисту електроприводу IP 68, що допускає занурення на глибину 1 м.
  • Затвор з електроприводом комплектується шафою керування та (за завданням) блоком керування (MATIC, AUMATIC), повністю налаштованим на виробництві, що дозволяє запустити затвор у роботу без додаткових зусиль з боку замовника.
  • Затвори можуть бути розроблені (за завданням) з можливістю заміни штурвала на електропривід або ручний редуктор.

Індивідуальний підхід і висока надійність:

  • Гнучкий підхід до розроблення конструкції дозволяє адаптувати її до спеціальних вимог і місць встановлення.
  • Широкий вибір варіантів комплектації дозволяє задовольнити побажання навіть найвимогливіших Замовників.
  • Замовник має можливість отримати консультацію безпосередньо від провідних фахівців компанії у найкоротший термін. Допомога у вирішенні можливих труднощів під час проєктування та постачання.

Запірне та регулювальне обладнання Esmil

Ширина/висота рами, м0,3÷3,0/0,7÷6,2* (більше – за спец. замовленням)
Висота щита, м0,3÷3,0
Час закриття/відкриття щита, хв1÷6
Підіймальний гвинтвисувний/не висувний
Товщина металу щита, мм3÷6
Товщина металу рами, мм4÷6
Використовувані марки пластикаполіаміди ПА6, ПА610
Діаметр гвинта30х6÷80х10 (трапецієподібна різьба)
УщільнювачEPDM – стандарт, NBR – опціонально
Термін служби ущільнювача, циклів відкриття/закриття500
Допустиме протікання, л/с/м0,02 (нижче – за спец. замовленням)
Гідростатичний тиск, м вод. ст.до 10 (вище – за спец. замовленням)
Використовувані марки електроприводуAUMA, ROTORK
Ступінь захисту електроприводу (за замовчуванням)IP 68
Діаметр штурвала, ммØ300-500
Розміщення елемента керуванняна рамі / на виносній колонці
Напруга мережі живлення, В380 – 420
Частота мережі живлення, Гц50
* – для щита висотою 3,0 нормальна висота рами 6,2 м.

Конкретні значення характеристики, габаритні розміри та загальна вага визначається за прийнятим типорозміром і вказуються у паспорті затвора.

Чи можливе виготовлення затворів для застосування у морській воді?

Так, можливе. Затвори та їх комплектуючі, які встановлюватимуться у морській воді виготовляються зі сталі марки AISI 316L і вище.

Чи існує можливість укомплектувати затвори приводами у вибухозахищеному виконанні?

Так, існує. Прохання укомплектувати затвори приводами у вибухозахищеному виконанні необхідно вказати в опитувальному аркуші під час відправлення запиту на підбір та складання техніко-комерційної пропозиції для конкретного затвора.

Чи можна розробити затвори з можливістю заміни штурвала на електропривід або ручний редуктор?

Так, можна. Цю особливість необхідно зазначити в опитувальному аркуші під час відправлення запиту на підбір і техніко-комерційну пропозицію для конкретного затвора. Посадкове місце (за завданням) буде уніфіковане для заміни штурвала на електропривід або ручний редуктор.

Чи у вашій лінійці доступні шандори зі сплаву алюмінію?

Так, ми  можемо виготовити шандори зі сплаву алюмінію (AlMg3).
