Пруткова решітка

Категорії:

Обладнання широкого спектра застосування з високими показниками надійності та пропускною спроможністю.

Пруткова решітка зі зворотними граблинами Esmil – це обладнання широкого спектра застосування з високими показниками надійності та пропускною спроможністю.

Галузь застосування пруткових решіток:

  • Каналізаційні насосні станції;
  • Каналізації очисні споруди;
  • Водозабірні споруди;
  • Меліораційні насосні станції.

Особливості та переваги пруткових решіток Esmil:

  • Важлива особливість пруткової решітки – її конструкція. Грабельний механізм знаходиться за фільтрувальним полотном і контактує з уже очищеною водою, що значно зменшує ймовірність його заклинювання та обростання забрудненням.

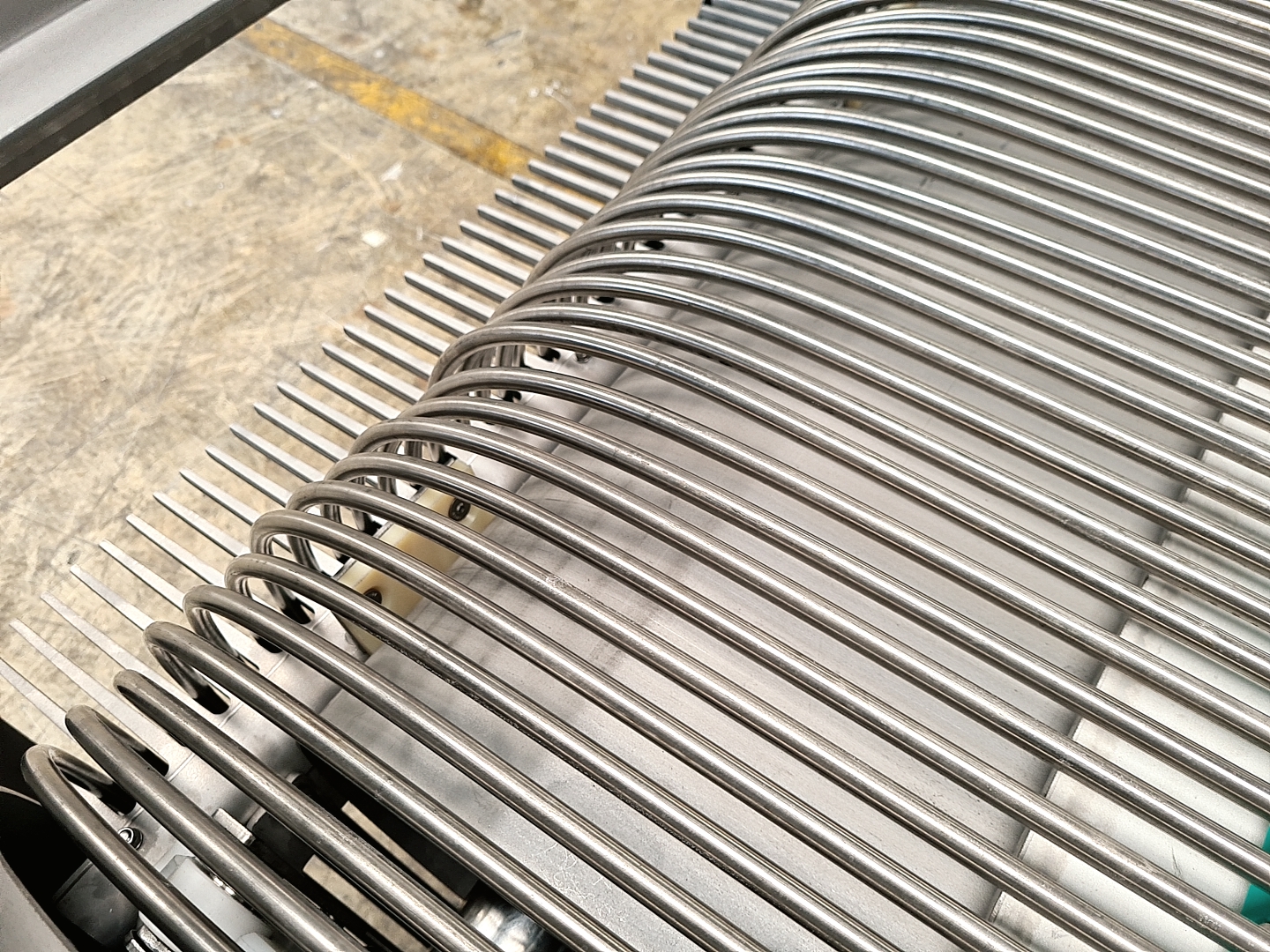

  • Конструкція фільтрувального полотна решітки являє собою набір з окремих прутів, загнутих у верхній частині в бік вивантаження відходів і закріплених тільки у нижній частині решітки, що дозволяє виключити можливість заклинювання граблин навіть за наявності волокнистих забруднень.
  • Круглий переріз прутів полотна решітки зменшує гідравлічний опір у порівнянні з прямокутним і забезпечує високу пропускну здатність решітки.
  • Стрижні фільтрувального полотна встановлені на всю довжину решітки – від дна каналу до скиду. Це покращує видалення відходів з полотна.

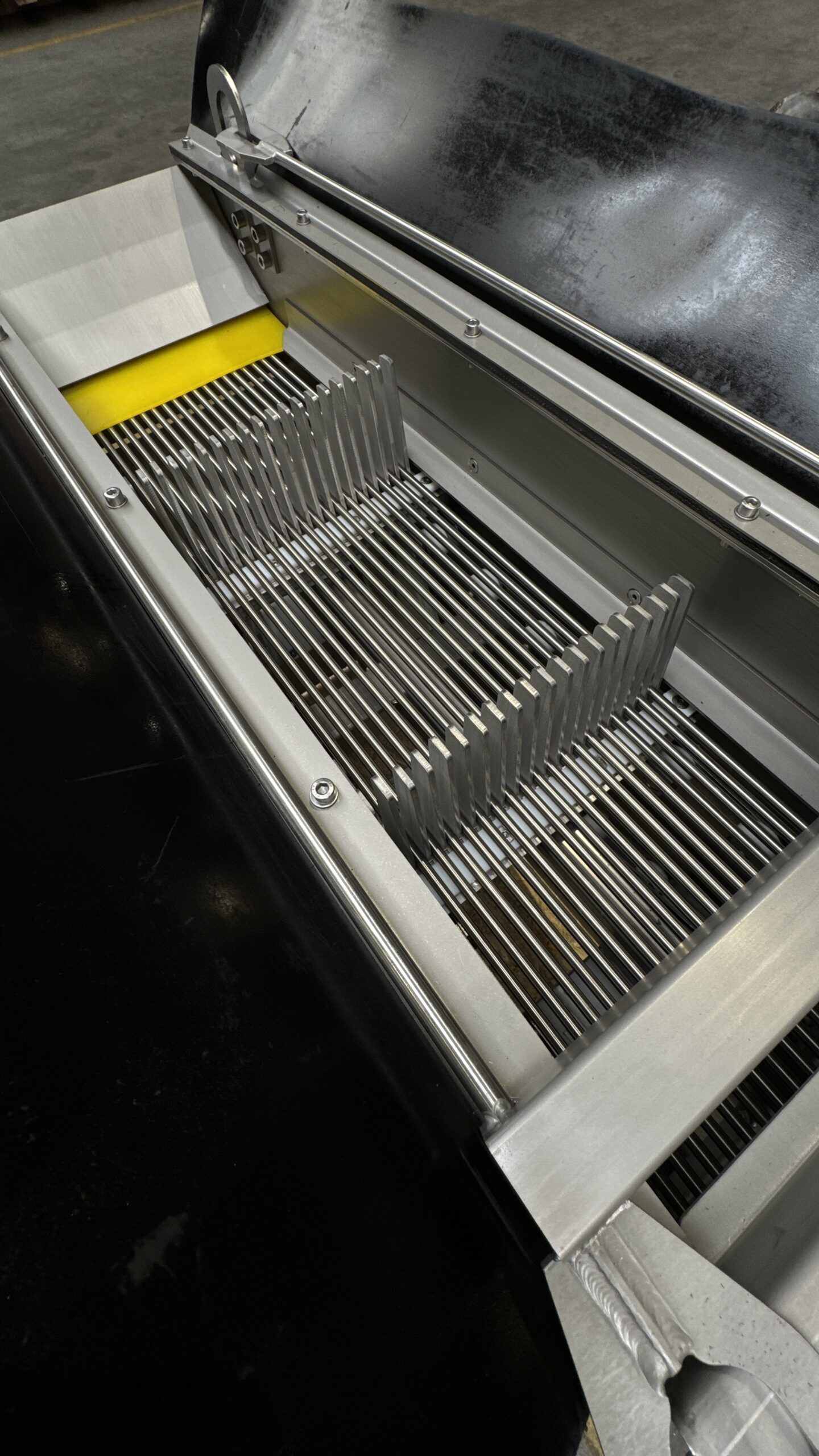

  • Граблини встановлені з кроком 500 мм, що дозволяє якісно знімати забруднення з полотна. Це особливо важливо у періоди пікових надходжень води та забруднень.
  • Система керування решітки може бути автоматизована в різних режимах, у тому числі за часом роботи, рівнем води перед решіткою, різниці рівнів води в каналі перед і за решіткою та ін.
  • Привід решітки: черв’ячний мотор-редуктор високої надійності від одного зі світових лідерів NORD Drive Systems.
  • У конструкції пруткової решітки немає компонентів і механізмів, які вимагають постійного обслуговування.
  • Пруткова решітка має високу стійкість до абразивів (пісок).
  • Пруткова решітка Esmil обладнана пристроєм механічного захисту від перевантаження шляхом регулювання спрацьовування зусиллям пружини.

пруткова решітка Esmil

Зручність експлуатації та обслуговування пруткової решітки Esmil:

  • Решітки легко обслуговуються завдяки доступності основних вузлів у робочому стані.
  • Поворотний механізм решітки дозволяє обслуговувати її без демонтажу з каналу.
  • Простота конструкції полегшує збирання та монтаж обладнання.
  • Решітка не вимагає постійного технічного догляду.
  • Немає потреби в обслуговуванні підводної частини решітки.

Довговічність пруткових решіток Esmil:

  • Висока стійкість до появи іржі: решітки виготовляються з нержавіючої сталі AISI 304.
  • Антикорозійна обробка: об’ємне травлення і пасивація спецзасобами.
  • Під водою відсутні обертальні елементи. Граблини мають опорні майданчики із пластиковими накладками, які ковзають по напрямних елементах рами.
  • Обслуговування і заміну всіх необхідних елементів можна зробити в надводній частині решітки.
  • Електричний захист від перевантаження та коливань напруги.
  • Механічний захист: регулювання спрацьовування зусиллям пружини

Технічні характеристики пруткової решітки Esmil

Ширина каналу, мм600 - 2100
Глибина каналу, мм600 - 6000
Кут нахилу решітки до горизонту, град.70 - 80
Ширина прозору, мм1 - 60
Крок ланцюга, мм22 - 100
Кількість граблин, шт.4 - 80
Електропривід:
- ступінь захисту
- потужність, кВт
IP55
0,12 - 1,5
3 фази, 380 В, 50 Гц

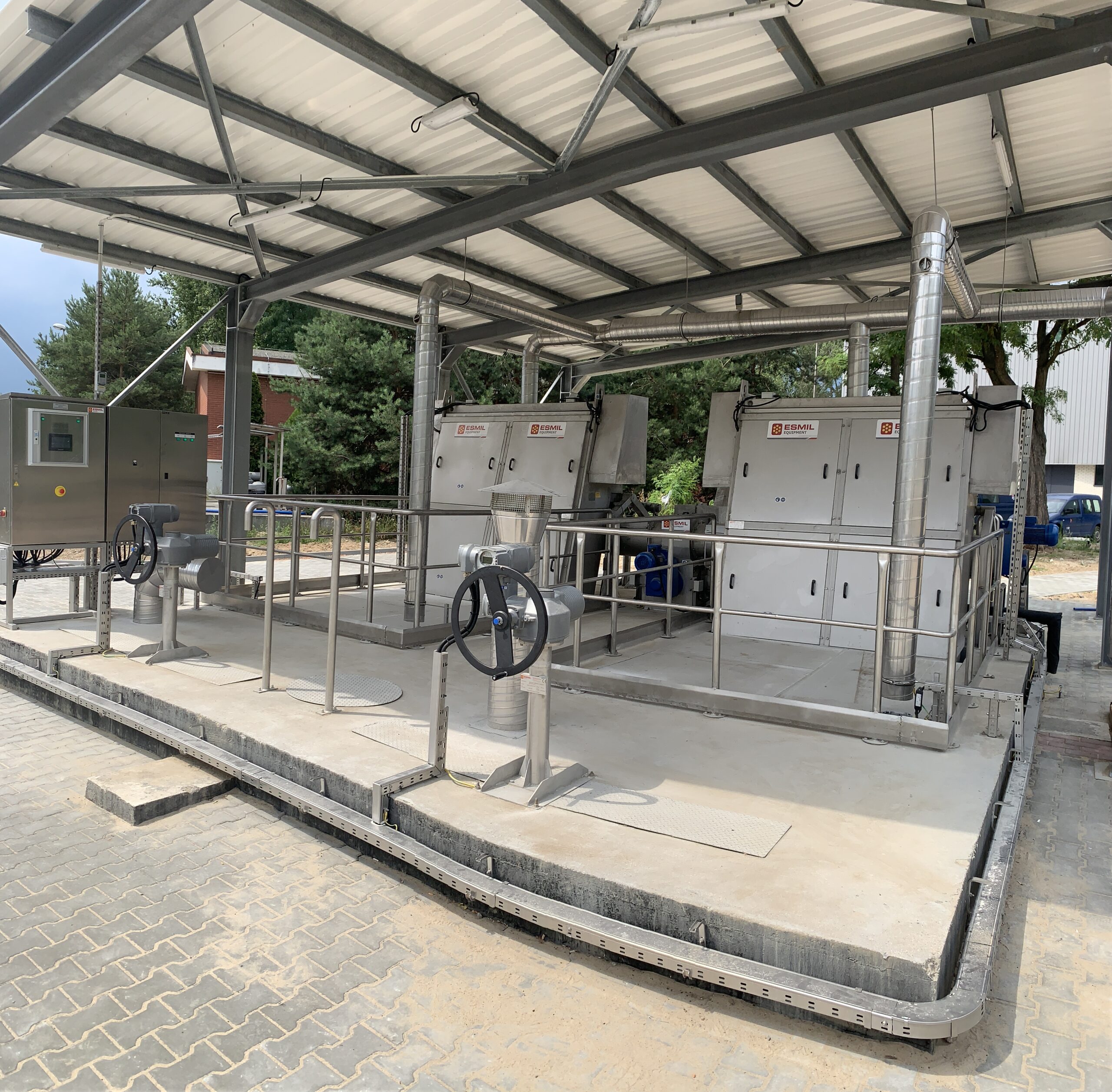

Чи можливе встановлення пруткової решітки на відкритому повітрі?

Можливе. Решітка оснащується герметичним утеплювальним кожухом з електрообігрівом, який вмикається в холодний сезон. Канал повинен бути закритий, може знадобитися безперервний рух граблин.

Чи можна поєднати пруткову решітку Esmil з уже встановленим конвеєрним обладнанням і системою автоматизації очисних споруд?

Так. Решітка може бути інтегрована в існуючий комплекс очисних споруд. Для синхронізації системи автоматизації можуть бути передбачені додаткові прилади, а також налаштовані необхідні сигнали та протоколи зв’язку.

Наскільки часто пруткова решітка вимагає обслуговування, які деталі є швидкозношуваними?

Попри досконалий принцип дії пруткова решітка, як і все обладнання, для забезпечення надійної роботи та тривалого терміну служби вимагає регулярного чищення (не рідше ніж раз на тиждень) й миття (не рідше ніж раз на місяць), змащення підшипникових вузлів (раз на 3 міс.). Зношенню в основному піддаються тягові ланцюги та рухомі пластикові накладки на граблинах. Їх прогнозований ресурс становить 7000-14 000 годин.

Чи є рішення для забезпечення монтажу пруткової решітки в обмежених умовах (маленькому приміщенні)?

При необхідності може бути спроєктована розбірна решітка для занесення в приміщення і монтажу частинами.
